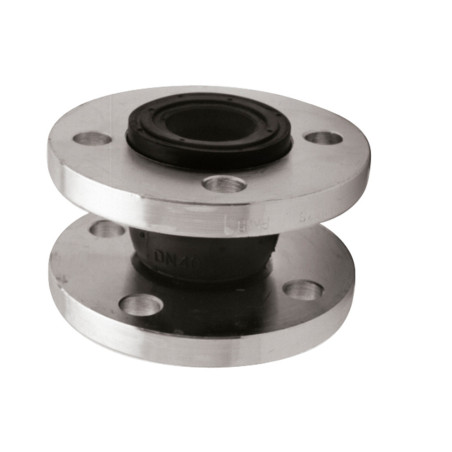

Manchon anti vibration DN125 simple onde PN10

 Description technique – Manchon anti-vibration simple onde PN10

Le manchon anti-vibration simple onde est un dispositif flexible conçu pour absorber les vibrations, les bruits, les chocs et les légers mouvements dans les installations de tuyauterie. Il est particulièrement adapté aux réseaux d’eau, de chauffage, d’air comprimé, ou d’eaux usées, fonctionnant sous une pression nominale PN10 (10 bars).

⚙️ Caractéristiques techniques :

Type : Manchon anti-vibration à simple onde

Pression nominale : PN10 (10 bars max)

Plage de température : environ -10 °C à +90 °C (varie selon le fluide et la durée d’exposition)

Diamètres disponibles : DN 25 à DN 300 (à adapter selon le besoin)

🧱 Composition :

Corps / Partie flexible :

Matériau : Élastomère EPDM (Éthylène-Propylène-Diène Monomère)

Propriétés : Résistant à l’eau chaude, à la vapeur, à de nombreux produits chimiques doux, à l’ozone et aux UV. Non compatible avec les hydrocarbures.

Renforcement : Tissu textile (nylon ou polyester) intégré pour résistance mécanique et durabilité.

Ondulation :

Type : Simple onde (permet un certain degré de flexibilité axiale, latérale et angulaire tout en maintenant une bonne résistance mécanique)

Brides :

Matériau : Acier zingué

Norme : Brides percées selon EN 1092-1, forme B (à vérifier selon les standards du fabricant)

Traitement : Galvanisation pour protection anticorrosion

✅ Fonctions principales :

Absorption des vibrations et bruits générés par les pompes, compresseurs, groupes de production, etc.

Compensation des légers désalignements et mouvements thermiques des canalisations

Réduction des efforts mécaniques sur les équipements raccordés

Étanchéité fiable grâce au serrage par brides

⚠️ Limitations :

Ne convient pas aux fluides à base d’hydrocarbures, huiles minérales ou solvants organiques (préférer NBR ou autre élastomère dans ce cas)

À installer en respectant les consignes de montage (alignement, butées, longueur libres)
